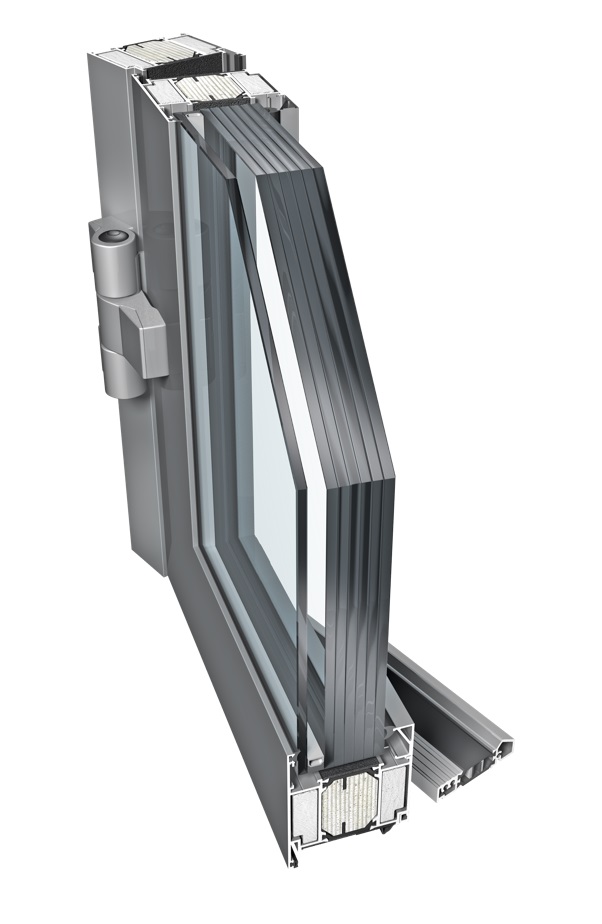

System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych.
Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120.
PE78EI pozwala na wykonywanie jedno- i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych.
W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną.
Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI 120 - 89 mm).
System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.
Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.
Charakterystyka
- ścisłe powiązanie z innymi systemami rodziny Ponzio,
- zlicowane skrzydła drzwi,
- wiele wariantów wykonania skrzydeł drzwiowych,
- możliwość wykonania konstrukcji dymoszczelnych,
- możliwość wykonania konstrukcji łukowych,
- dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe,
- zastosowanie wypełnień o grubości 8-54 mm (58 - 65 mm dla EI 120).
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Wypełnienia
Szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN-EN 1279-1, PN-EN 1279-5. Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Uszczelki
Z kauczuku syntetycznego EPDM, spełniającej wymagania PN EN 12365-1 i normy wykonawczej wg ISO 3302-01, E2-01, E2.
Okucia
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka.
Dymoszczelność
Klasa Sa i Sm wg PN-EN 13501-2.
Izolacyjność akustyczna
Z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 - 35 dB, RA2 - 30 dB, RW - 37 dB.
Dopuszczenia i świadectwa jakości
APROBATA TECHNICZNA ITB AT-15-7540/2013
"DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ".
Klasyfikacja ogniowa: EI 15, EW 30, EI 30, EI 45, EI 60, EI90, EI 120.

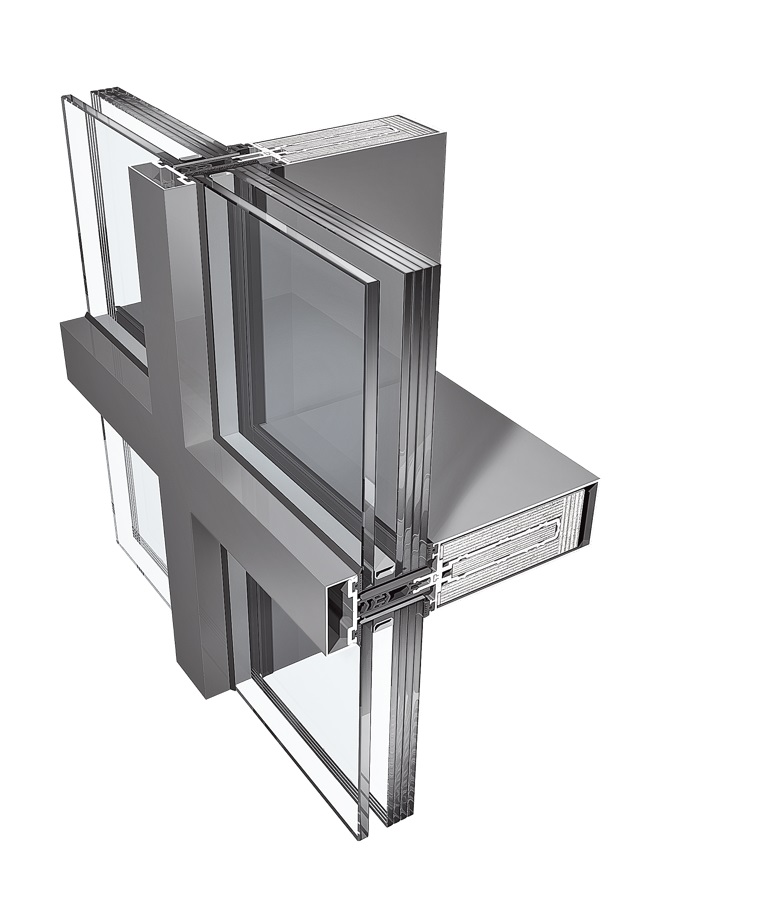

System ścian osłonowych słupowo-ryglowych PF152 o odporności ogniowej. System otrzymał klasyfikację w zakresie odporności ogniowej ścian osłonowych w pełnej konfiguracji. Po przeprowadzeniu badań przy nagrzewaniu od strony wewnętrznej i zewnętrznej, został zakwalifikowany do klasy EI 60 oraz EI 30. W systemie można wykonywać przeciwpożarowe ściany osłonowe z pasami międzykondygnacyjnymi przeszklonymi i nieprzeziernymi. Jako wypełnienia przezroczyste mogą być stosowane szyby ogniochronne klasy EI 30 lub EI 60 (pojedyncze lub w zespoleniu) większości producentów dostępnych na rynku.
1561/14/R53NP "Klasyfikacja w zakresie odporności ogniowej ścian osłonowych systemu Ponzio PF152 w konfiguracji pełnej i częściowej firmy Ponzio Polska Sp .z o.o.".
Klasyfikacja w zakresie odporności ogniowej LBO-576-K/14.
