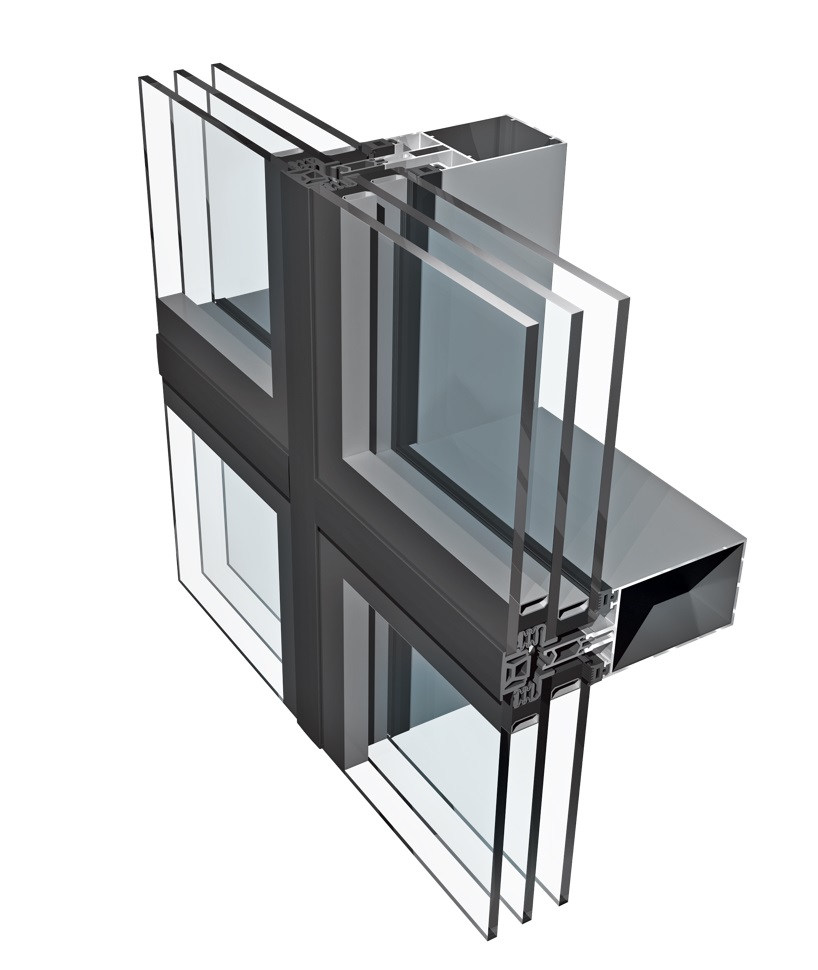

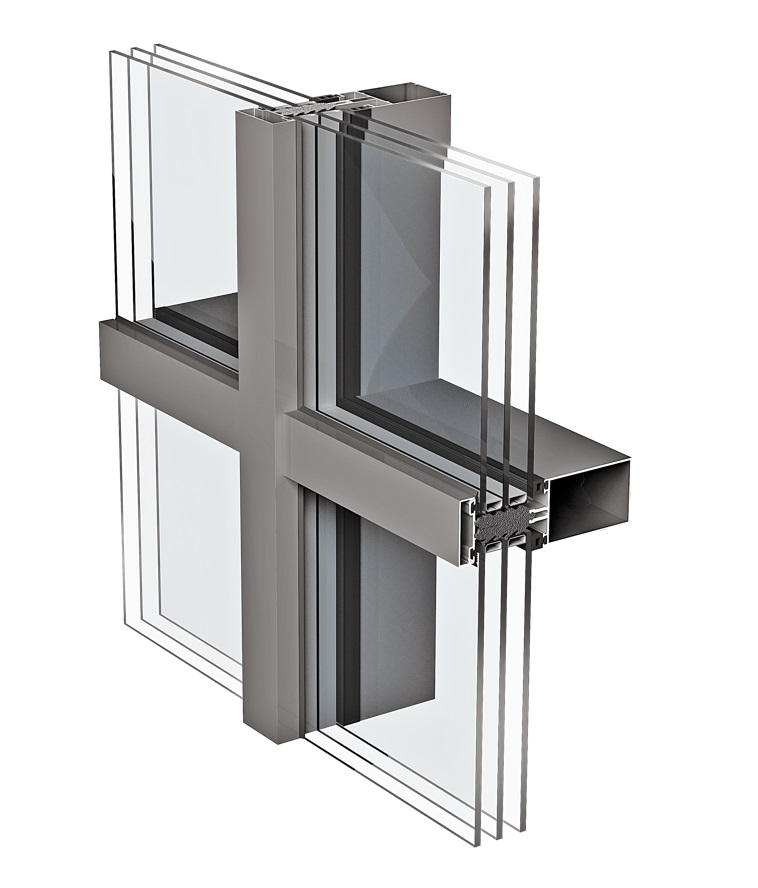

SYSTEM FASADOWY PE 152 HI

PONZIO PF152 HI

System ścian osłonowych słupowo-ryglowych o wysokiej izolacyjności termicznej najczęściej stosowany w budownictwie energooszczędnym.
Zaprojektowany specjalny wkład termiczny, który wypełnia przestrzeń międzyszybową, zarówno swoim kształtem, jak i właściwościami poprawia parametry całej konstrukcji. Struktura tworzywa umożliwia prawidłowe odwodnienie rygla; jego kształt pozwala na łatwy montaż, który odbywa się po zamontowaniu szklenia.
Właściwości termiczne pozwalają na osiągnięcie współczynnika przenikania ciepła Ucw od 0,6 W/m2K (dla wypełnień o grubości 48 mm).
Charakterystyka
- możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
- możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
- możliwość wykonania w wersji „poziomej” lub „pionowej” linii,
- gięcia profili,
- zastosowanie wypełnień o grubości 38-66 mm.


Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Geze, Security Style, Roto, Dorma, Esco, itp.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 38-66 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniajšce wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf(U0) = 0,69 W/m2K z termikiem 48 mm.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830, Certyfikat Passivhaus Institut w Darmstadt.
PE 152 ESG

PONZIO PF152 ESG

Ściana osłonowa bezramowa z systemem klejenia konstrukcyjnego. System przeznaczony jest do wykonywania lekkich ścian osłonowych i innych konstrukcji przestrzennych. Jako element nośny wykorzystuje konstrukcję słupowo-ryglową systemu Ponzio PF152 i wchodzącą w jego skład szeroką gamę profili. Z zewnątrz Ponzio PF152 ESG tworzy jednolitą, gładką ścianę szkła podzieloną pionowymi i poziomymi liniami o szerokości 22 mm (przy zastosowaniu silikonu pogodowego) lub 28 mm (przy wyborze systemowej uszczelki zamykającej). Istnieje możliwość zastosowania szklenia dwu i trzyszybowego.
Charakterystyka
- możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie,
- dwa sposoby wykończenia powierzchni ściany: silikonowanie lub specjalnie zaprojektowana uszczelka maskująca,
- szyby pojedyncze, zespolone, panele nieprzezierne o grubości: 26, 28 mm, możliwość stosowania zespoleń 3-szybowych (do grubości szklenia 60 mm),
- w standardowej wersji ramowy współczynnik przenikania ciepła U0 wynosi od 1,6 W/m2K,
- w wersji fasady ze szkłem trzyszybowym ramowy współczynnik przenikania ciepła U0 wynosi od 1,3 W/m2K.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515
Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła U0 od 1,3 W/m2K.
Wypełnienia
Szyby pojedyncze, zespolone panele nieprzezierne o grubości: 26, 28 mm.
Możliwość stosowania zespoleń 3-szybowych (do grubości szklenia 60 mm).
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Savio, Geze, Security Style, Roto, Dorma, Esco, itp.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830.
